[네트워크 실습] Syn Flooding 공격&대응 과정

1. TCP 프로토콜이란?



TCP 프로토콜 과정은 3단계로 이루어진다. CLIENT는 SERVER에 접속을 요청하는 SYN패킷을 보낸다. 이때 CLIENT는 SYN을 보내고 SYN/ACK 응답을 기다리는 SYN_SENT상태가 된다.

SERVER는 SYN 요청을 받고 CLIENT 에게 요청을 수락한다는 ACK과 SYN FLAG가 설정된 패킷을 발송하고 CLIENT가 다시 ACK으로 응답하기를 기다리는 SYN_RECEIVED 상태가 된다. 이때 SERVER는 CLIENT의 접속을 받아들이기 위해 메모리에 일정공간을 확보해 둔다.

CLIENT는 SERVER에 ACK을 보내고 그 이후부터는 연결이 이루어져 데이터가 오가게 되는 것이다. 이때 SERVER의 상태가 ESTABLISHED이다.

이 방식이 TCP의 연결방식인 3WAY HAND SHAKE이다.



2. SYN FLOODING 과정



이때 CLIENT가 SYN 패킷 만을 계속적으로 보내고 ACK을 보내지 않게 되면 SERVER는 CLIENT의 연결을 받아들이기 위해 메모리 공간을 점점 더 많이 확보해둔 상태에서 대기하게 된다.

SYN+ACK 패킷을 받은 SERVER는 CLIENT 로부터 응답이 올 것을 기대하고 반쯤 열린 이른바 “Half Open” 상태가 되어 대기 상태에 머무른 후 일정 시간 후에 다음 요청이 오지 않으면 해당 연결을 초기화 하게 되는데, 초기화하기 전까지 이 연결은 메모리 공간인 백 로그 큐(Backlog Queue)에 계속 쌓이게 된다. 또한 공격자는 매 패킷마다 IP를 랜덤으로 바꿔 공격해 SERVER는 위조된 CLIENT주소로 SYN+ACK을 보내기 때문에 SERVER는 ACK을 받을 수 없게 된다. 공격이 위조된 연결 시도를 초기화하기 전에 위조된 새로운 요구가 계속 들어오게 되거나 위조된 새로운 요구가 연결을 초기화하는 속도보다 더 빨리 이루어진다면 SYN 패킷이 어느 정도 백 로그 큐에 저장이 되다가 결국 꽉 차게 되어 더 이상의 연결을 받아들일 수 없는 상태, 즉 서비스 거부 상태가 된다. 이처럼 백 로그 큐가 가득 찼을 경우에 공격을 당한 해당 포트로만 접속이 이루어지지 않을 뿐 다른 포트에는 영향을 주지 않고, 또한 서버에 별다른 부하도 유발하지 않고, 다른 DoS 공격과는 달리 많은 트래픽을 유발하는 공격이 아니기 때문에 쉽게 파악이 되지 않는 공격 형태이다.

---

3. 공격 과정

1) 피해자: Debian (192.168.75.129)

   공격자: Kali2 (192.168.75.128)

2) 피해자의 서버에서 Index.html 수정하고 apache서버 시작



사진 1



apache 서버 실행 후 index.html의 모습



3) 공격자 kali2에서 피해자 Debian 한테 hping3 공격



공격자 가상머신에서 hping3 공격한 모습

hping3 --rand-source (공격대상 ip) -p 80 -S --flood



Hping3 옵션	옵션 내용
--rand-source	공격자의 IP주소를 랜덤하게 생성
192.168.75.129	공격 대상의 IP주소
-p 80	80번 포트에 대해 패킷 전송
-S	TCP 패킷 중 SYN만 전송
-flood	시스템이 생성 가능한 만큼 빠른 속도로 패킷 보낸다

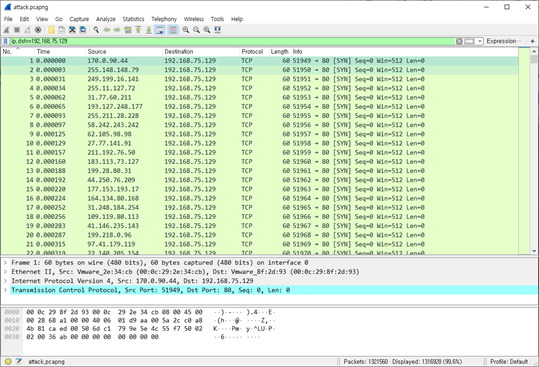

wireshark에서 캡쳐된 ip.dst==192.168.75.129  인  SYN 패킷

wireshark 에서 캡쳐된 IO 그래프

피해자 Debian 192.168.75.129에서 캡쳐된 SYN 패킷

netstat -an | grep SYN

---

4) 보안 기법 적용

① 백 로그 큐 사이즈 늘리기

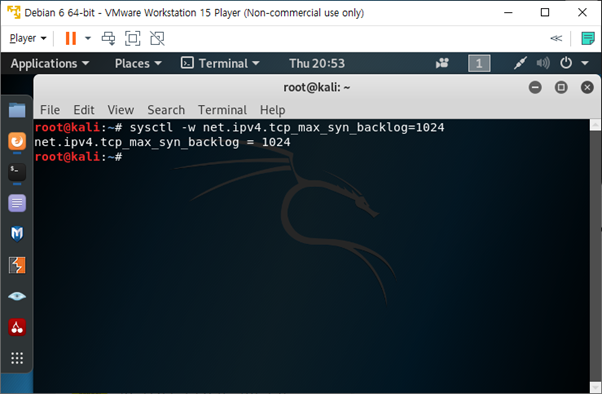

백 로그 큐

sysctl -w net.ipv4.tcp_max_syn_backlog=1024



서비스 거부 상태가 되는 것은 백 로그 큐가 가득 차서 다른 접속 요구를 받아들이지 못하기 때문에 백 로그 큐의 크기를 늘려주면 된다. 현재 시스템에 설정된 백 로그 큐의 크기는 필요 이상으로 작게 설정되어 있기 때문에 백 로그 큐 사이즈를 늘려 제한된 용량을 늘려준다. 그러나 이 방법은 임시적인 방법일 뿐, 지속적인 공격을 당하여 로그 값이 다 차게 되기 때문에 근본적인 해결 방법은 아니다.

그렇기 때문에 백 로그 큐의 값을 늘려주는 것과 함께 syn cookies 기능도 설정해줘야 한다.



② syncookies 설정

syn cookies는 백 로그 큐가 가득 찼을 경우에도 정상적인 접속 요구를 계속 받아들일 수 있도록 해주기 때문에 가용성을 최대한 확보할 수 있으므로 SYN_FLOODING 공격에 대비한 가장 효과적인 방법 중 하나이다.

syncookies 설정

sysctl -w net.ipv4.tcp_syncookies=1



③ iptables을 이용한 차단

iptable이란 리눅스 상에서 방화벽을 설정하는 도구로서 특정 조건을 가지고 있는 패킷에 대해 허용(ACCEPT)과 차단(DROP)등을 지정할 수 있다.

iptable

설정값

iptables -A INPUT -s 192.168.35.1 -d 192.168.75.129 -j ACCEPT: 출발지 ip 192.168.35.1(라우터 ip)에서 도착지 192.168.75.129로 들어오는 패킷은 허용한다.

iptables -A INPUT -s 192.168.75.1 -d 192.168.75.129 -j ACCEPT: 출발지 ip 192.168.75.1(라우터 ip)에서 도착지 192.168.75.129로 들어오는 패킷은 허용한다.

iptables -A INPUT -s 192.168.35.247 -d 192.168.75.129 -j ACCEPT: 출발지 ip 192.168.35.247      (컴퓨터 ip)에서 도착지 192.168.75.129로 들어오는 패킷은 허용한다.

iptables -A INPUT -s 0.0.0.0/0 -d 192.168.75.129 -j DROP: 모든 ip에서 도착지 192.168.75.129로 들어오는 모든 패킷을 차단한다.

Iptables 옵션	옵션 내용
-A	새로운 정책을 추가한다
-s	패킷 송신지
-d	패킷 수신지
-j	규칙에 맞는 패킷을 어떻게 처리할 것인가를 명시한다.
ACCEPT	허용한다
DROP	차단한다.
Iptables -nL	현재 설정된 iptable의 목록을 보여준다.
Iptables-save	현재 변경한 iptable의 내역을 저장한다.



• 위 명령어 적용 결과: 통신을 위해 라우터에서 전송하는 패킷은 허용한다. 또한 테스트를 위해 공격자 kali2뿐만 아니라 모든 ip를 차단하고 가상머신이 아닌 컴퓨터의 ip만을 허용한다.



‘

kali2 에서 192.168.75.129로 패킷 전송이 차단된 화면

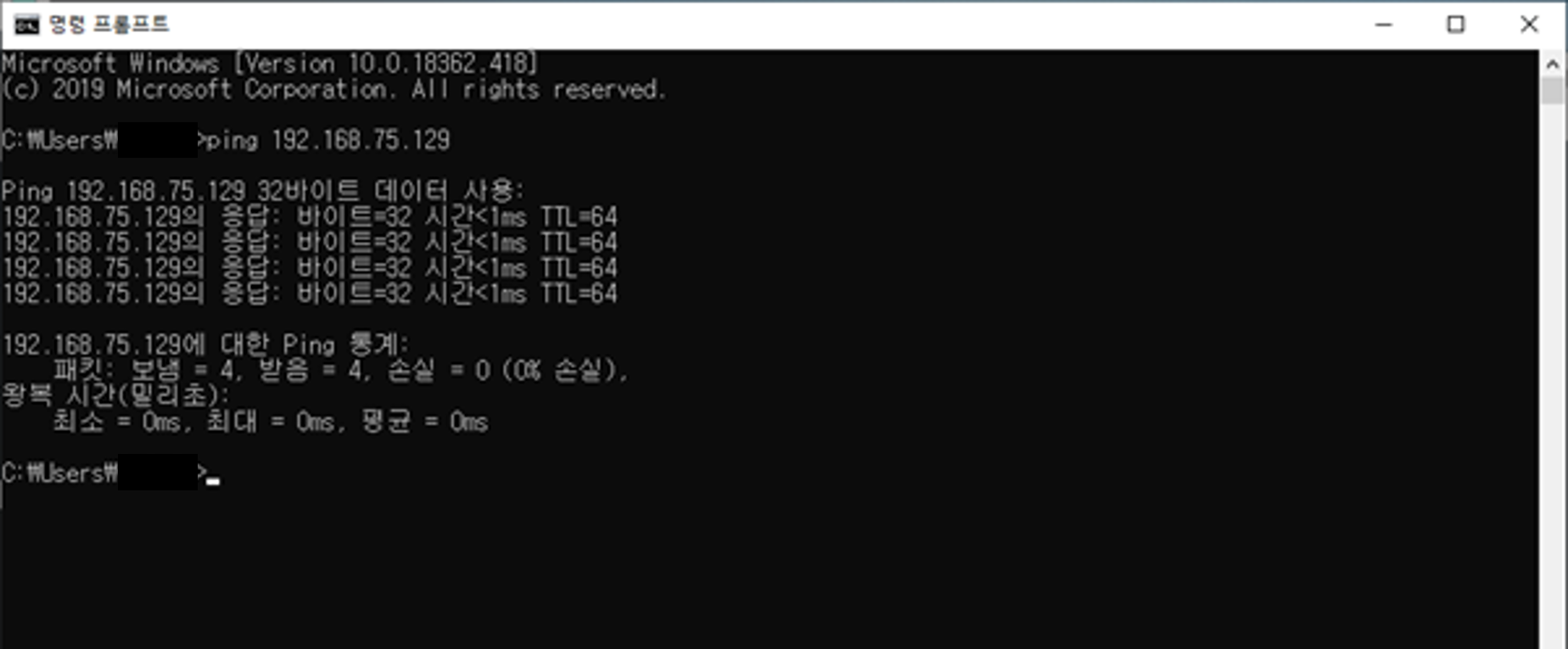

컴퓨터에서  192.168.75.129 로 패킷 전송이 완료된 화면

④ netstat -an | grep SYN_RECV 실시간 모니터링

공격이 이루어지고 있는 상황은 netstat -an을 통해 확인 가능하다. 연결 요청중인 목록 중 SYN_RECV 로 되어있는 요청이 많을 경우 Syn Flooding 공격 상황을 의심해 볼 있다. SYN_RECV로 된 요청이 많고, 해당 요청 IP가 비정상적인 경우 Syn Flooding 공격일 가능성이 아주 높다.
